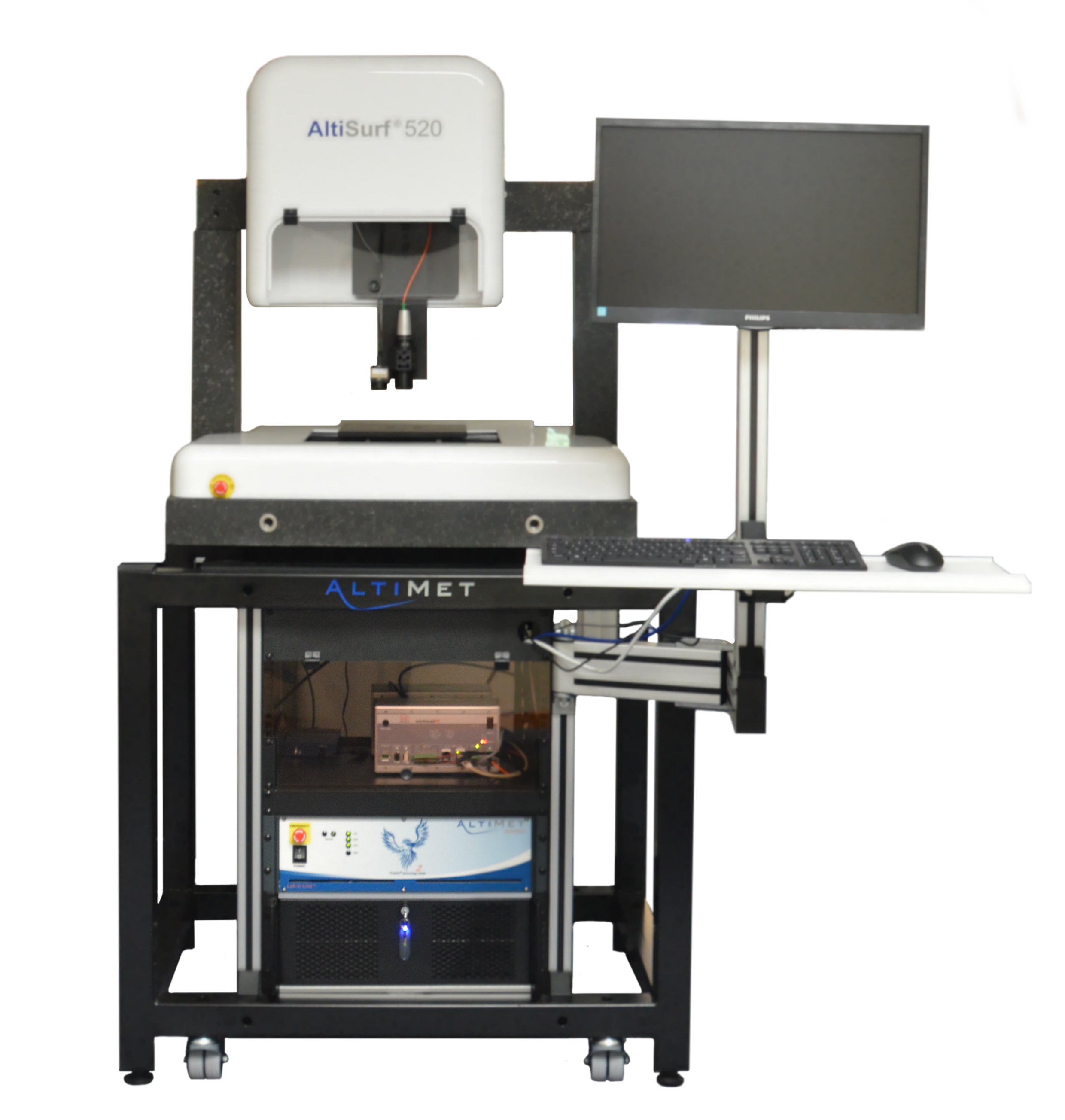

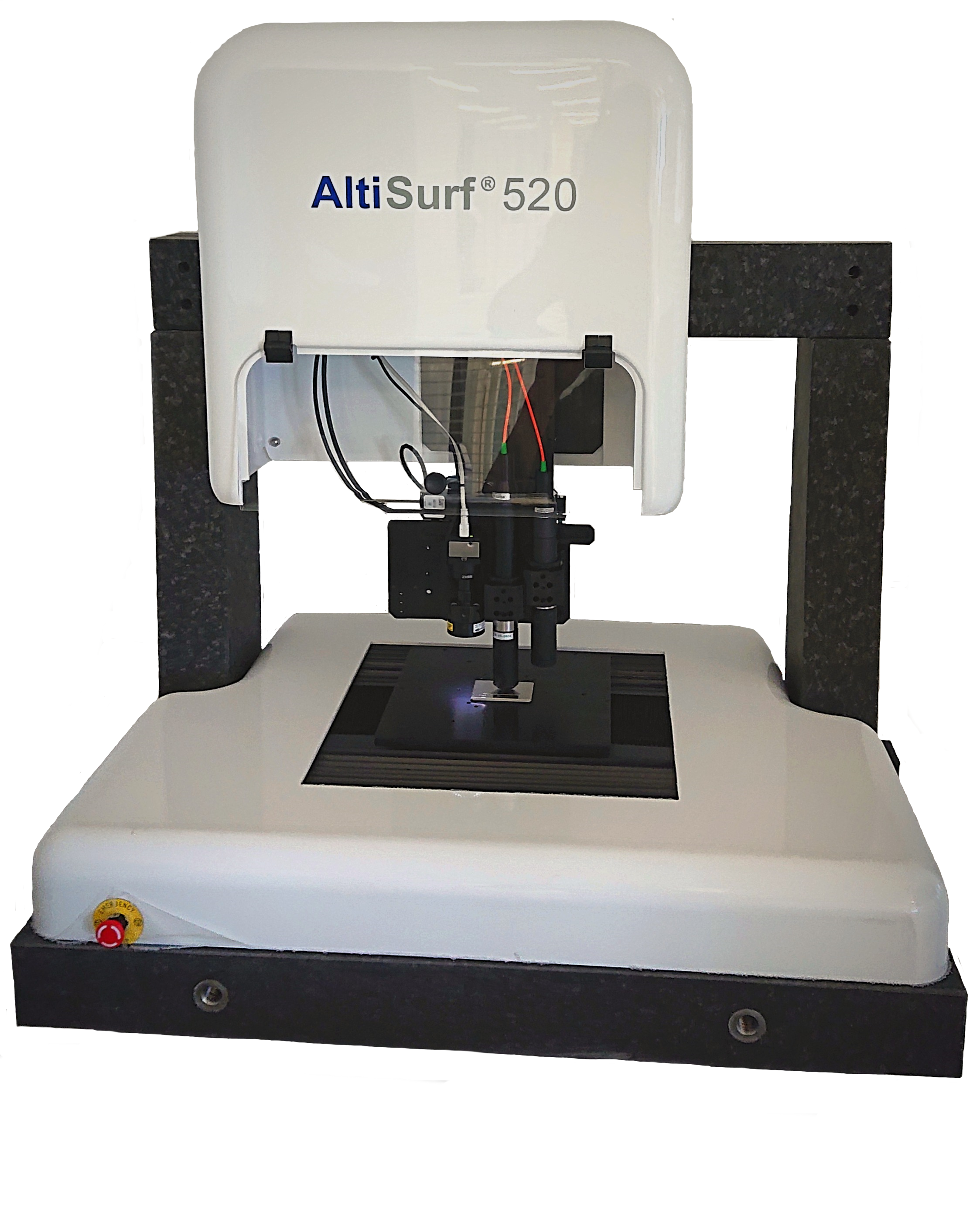

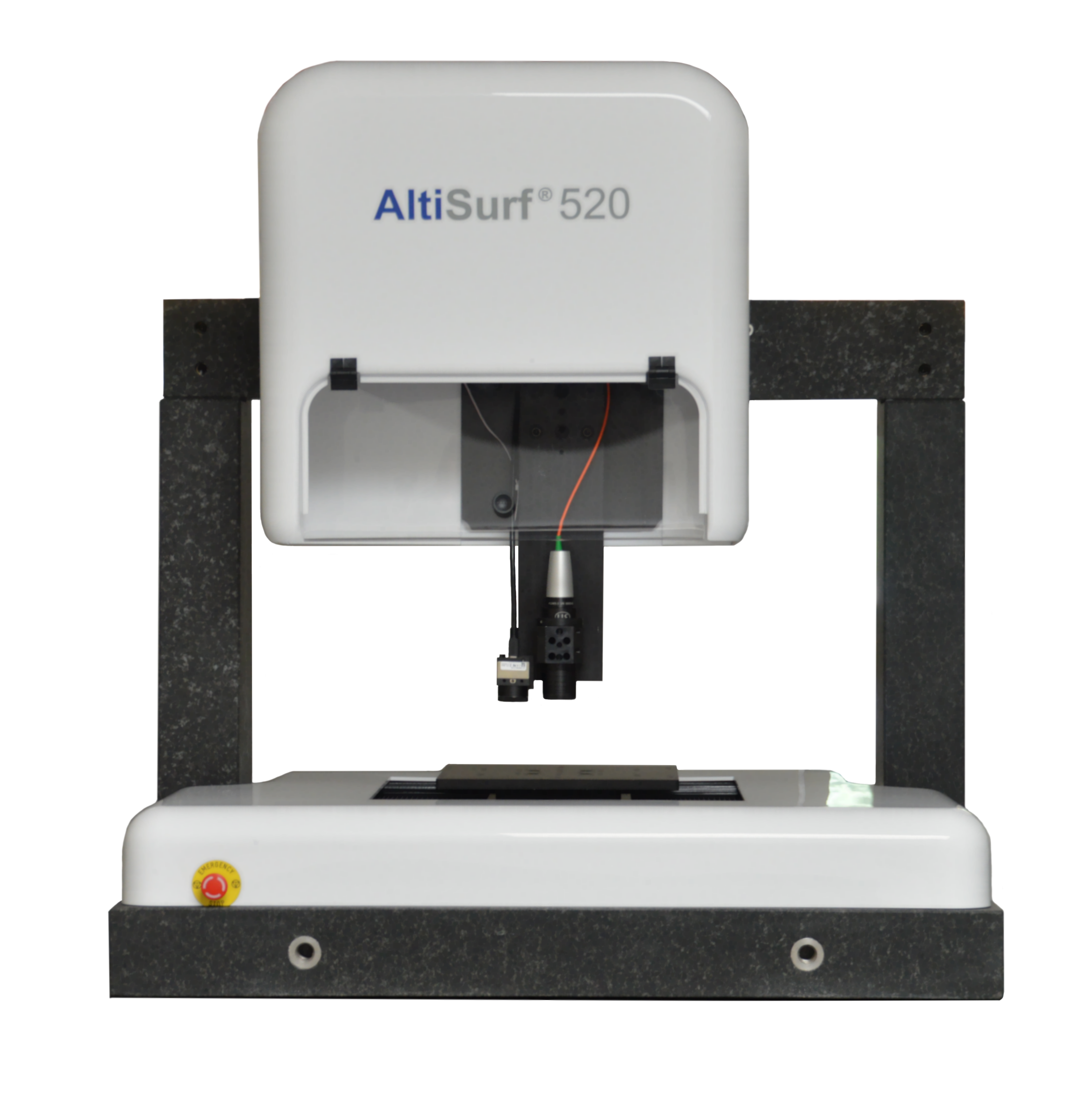

Altisurf 520
혁신적인 아키텍처 덕분에 Altisurf 520은
정확하고 안정적인 검사를 수행하는
동시에 최적의 효율성과 생산성을
보장합니다. 측정 볼륨은 통합 가능성을
제공합니다.
시간을 절약하고 효율성을 높이기 위해
회전축 및 복잡한 클램핑, 생산 제품
검사를 팔레트화 합니다.
Altisurf 520을 사용하면 고객에게 제품
품질에 대한 더 큰 통제권을 보장할 수
있습니다. 이 최첨단 장비는 부피 측정 시
매우 높은 정확도와 신뢰성을 인정받아
방위산업용 매트릭스 센서 시장의
벤치마크 기기로 자리매김하고 있습니다.
◈ 측정 원리
▷ 크로마틱 공초점
▷ 영상 및 IR 간섭계
▷ 레이저 삼각측량
▷ 접촉 프로브
◈구조적 치수
▷ 무게: 180 kg
▷ 크기 (L x W x H): 800 x 610 x 860 mm
▷ 측정 범위 (X x Y x Z):
200 x 200 x 200 mm
◈사양
▷ 축 속도: 40 mm/s 까지
▷ 축의 평탄도: <2 µ/200 mm
▷ 축 분해능: 0.062 µm
▷ Z 분해능: 3 nm부터
▷ 수평 분해능: 0.9 µm부터
◈성능
▷ 스텝 높이 정확도(1 μm): 0.005%
▷ 거칠기 측정(Ra/Sa): 20 nm / 20 nm
▷ 최소 두께 측정: 4 µm
