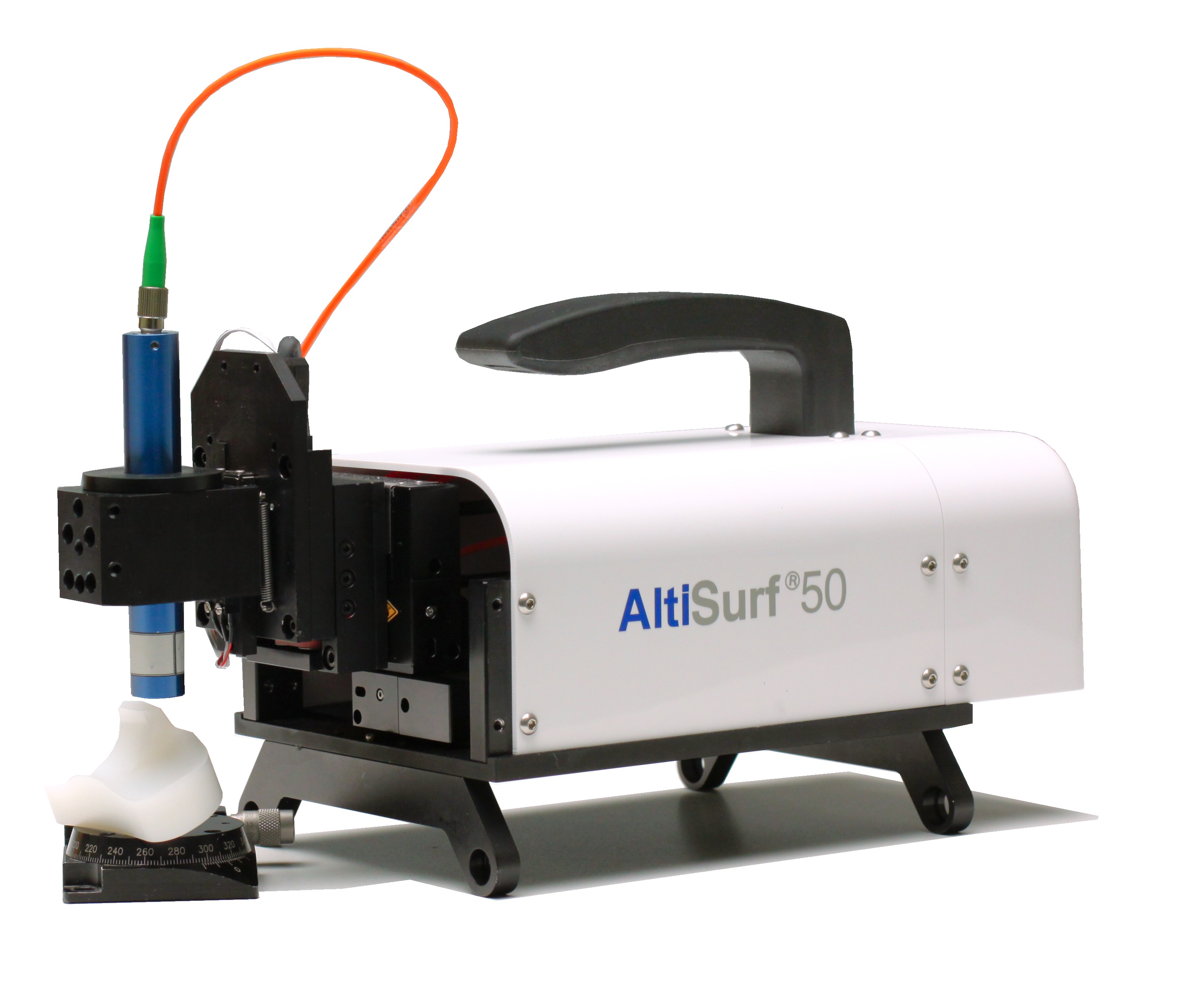

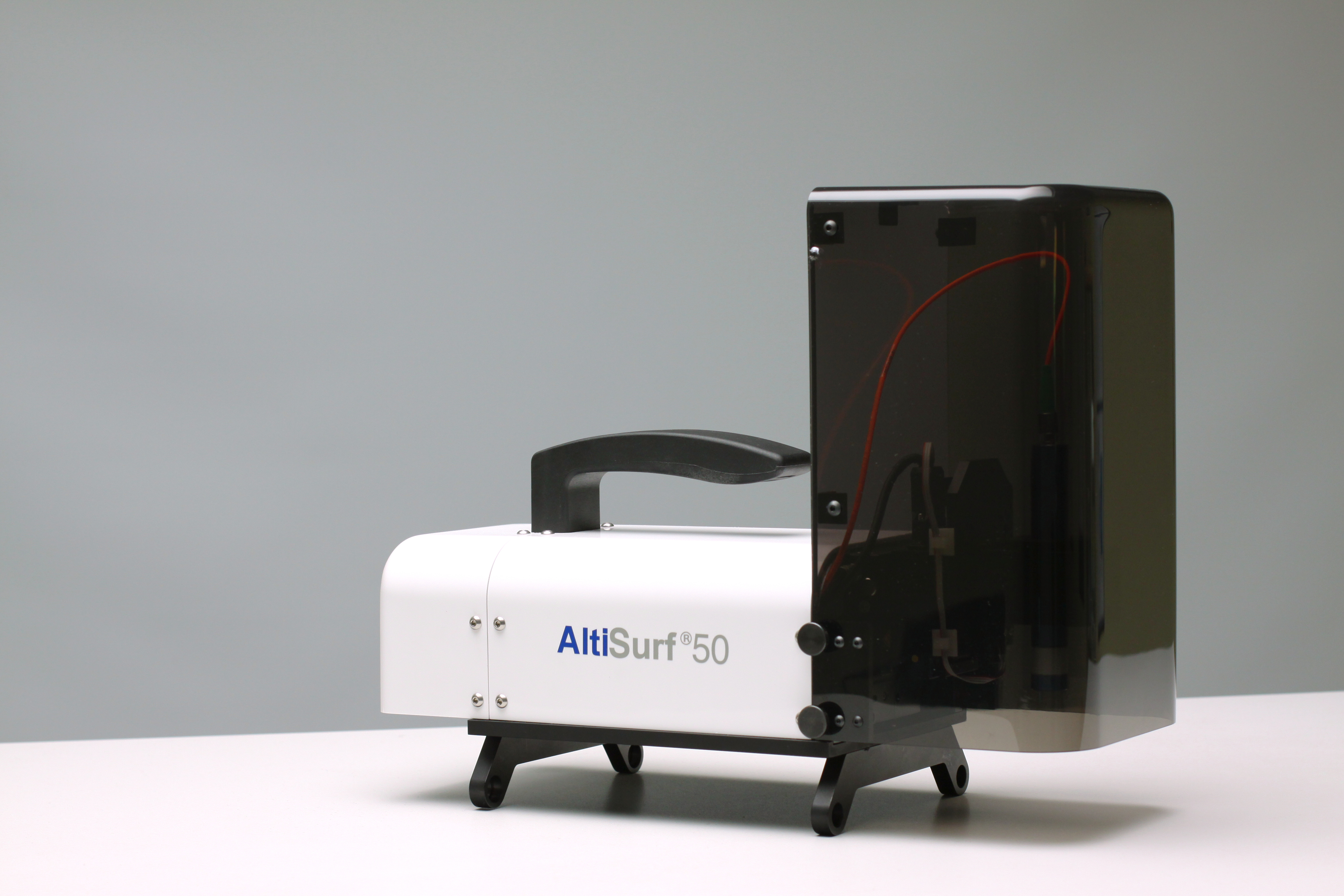

AltiSurf 50
이 소형 3D 프로파일로미터는 특히 시계
제조 및 화폐 산업, 종이 및 인쇄 롤에서
조각, 마이크로 또는 나노 구조의 광택
표면을 측정하고 문화유산 관련 샘플의
특성을 파악하는 데 사용됩니다.
조립 라인 옆에서 측정을
위해 대리석 베이스에 통합되거나 대형
부품을 위한 로봇 팔에 통합될 수
있습니다.
또한 다중 스케일 분석을 위한 여러 광학
센서와 컬러 카메라를 장착할 수도
있습니다.
AltiSurf 50은 25 x 25 mm와 50 x 50
mm의 두 가지 버전으로 제공됩니다.
◈ 측정 원리
▷ 크로마틱 공초점
▷ 영상 및 IR 간섭계
▷ 레이저 삼각측량
◈구조적 치수
▷ 무게: 4.8 kg (25) / 12 kg (50)
▷ 크기 (L x W x H): 435 x 185 x 330 mm (25)
474 x 249 x 370 mm (50)
▷ 측정 범위 (X x Y x Z):
25 x 25 x 25 mm (25)
50 x 50 x 50 mm (50)
◈사양
▷ 축 속도: 10 mm/s 까지
▷ 축의 평탄도(보정 후): <2 µm
▷ 축 분해능: 1 µm
▷ Z 분해능: 3 nm부터
▷ 수평 분해능: 0.9 µm부터
◈성능
▷ 스텝 높이 정확도(1 μm): 0.005%
▷ 거칠기 측정(Ra/Sa): 70 nm / 50 nm 부터
▷ 최소 두께 측정: 4 µm
