AltiSurf 60
시중의 표준 계측 소프트웨어(Metrolog
X4© 또는 GOM Inspect)에 대한 링크를
통해 공차 편차를 디지털 모델에서 직접
확인할 수 있습니다.
원래 R&D 실험실용으로 고안된 AltiSurf®
광학 기기 제품군을 이제 생산 현장에서
측정에 사용할 수 있습니다.

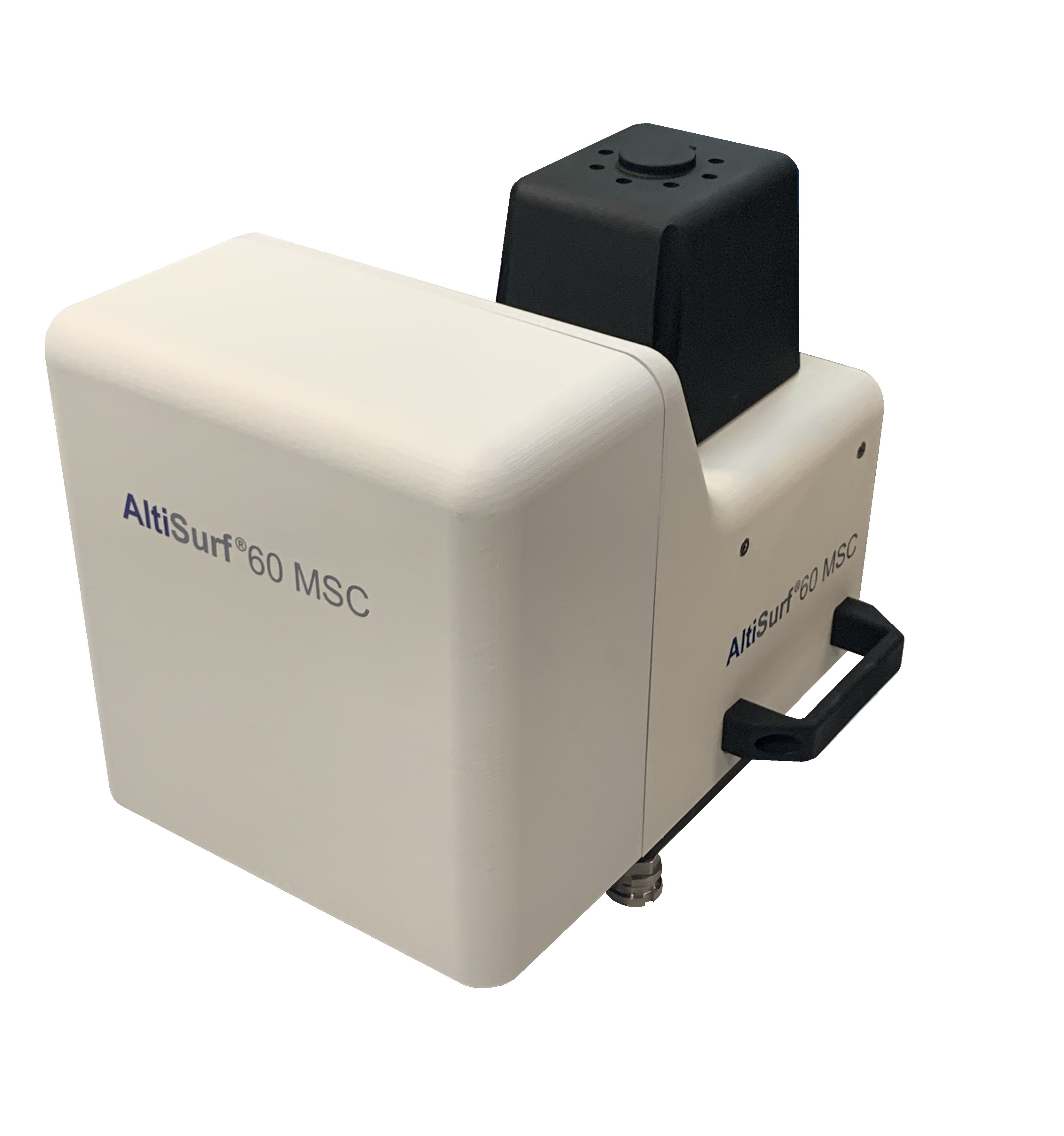

AltiSurf 50 및 AltiSurf 60 MSC 모듈은

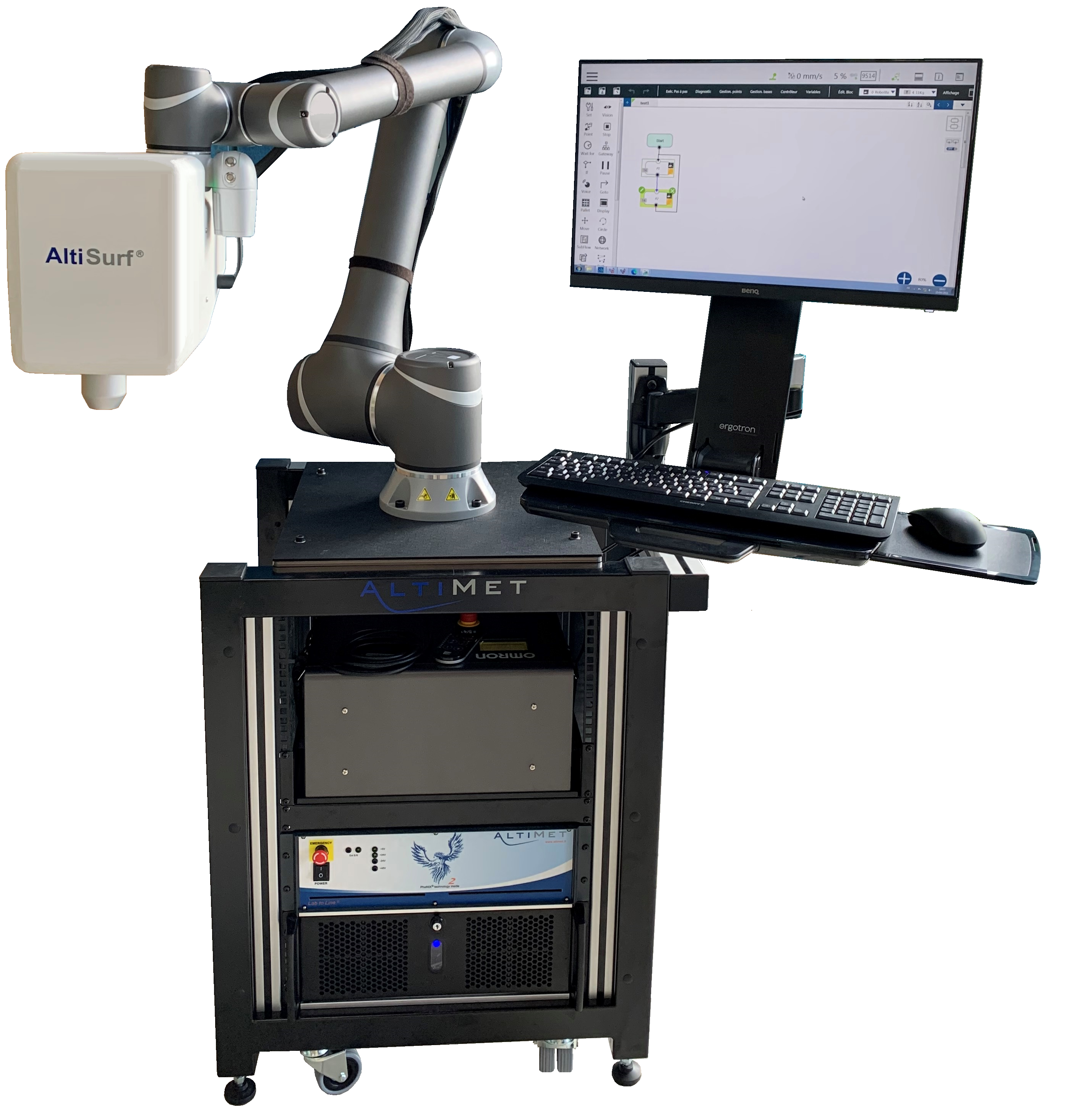

프로세스 라인, 로봇 또는 협동로봇에
장착하거나 손으로 운반할 수 있습니다.
◈ 측정 원리
▷ 크로마틱 공초점
▷ 영상 및 IR 간섭계
▷ 레이저 삼각측량
◈구조적 치수
▷ 무게: 5.8 kg
▷ 크기 (L x W x H): 316 x 226 x 275 mm
▷ 측정 범위 (X x Y x Z): 40 x 40 x 25 mm
◈사양
▷ 축 속도: 10 mm/s 까지
▷ 축의 평탄도(보정 후): <2 µm
▷ 축 분해능: 1 µm
▷ Z 분해능: 3 nm부터
▷ 수평 분해능: 0.9 µm부터
◈성능
▷ 스텝 높이 정확도(1 μm): 0.005%
▷ 거칠기 측정(Ra/Sa): 0.1 μm 부터
▷ 최소 두께 측정: 4 µm
